Le famiglie di manipoli a confronto

Differenza tra manipolo, contrangolo e turbina

È la confusione più comune, e nasce dal fatto che “manipolo” è insieme il nome della categoria e il nome di uno strumento preciso.

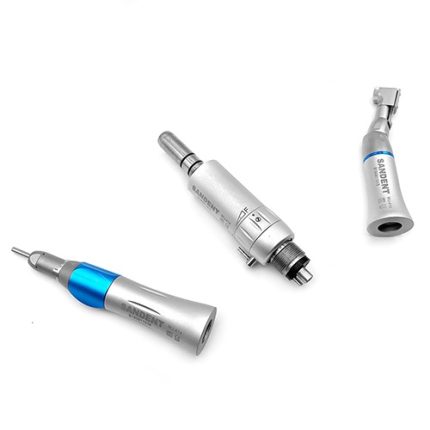

Il micromotore è il motore e basta: produce la rotazione ma non porta la fresa in bocca. Sopra ci si innesta un manipolo, che può essere un contrangolo — angolato, per arrivare sui denti posteriori — oppure un manipolo diritto, in asse, che si usa in chirurgia e in laboratorio. La turbina invece è autonoma: non ha bisogno di micromotore perché la muove direttamente l’aria compressa.

In pratica: turbina per la velocità, contrangolo per il controllo, riduttore per la forza.

Il codice colore degli anelli

Sui manipoli collegati al micromotore l’anello colorato indica il rapporto di trasmissione. Rosso significa moltiplicatore, cioè accelera fino a 200.000 giri e monta frese da turbina. Blu è la trasmissione diretta, uno a uno. Verde è il riduttore, che rallenta e moltiplica la coppia.

La spiegazione completa, con la tabella di tutti i rapporti, sta nella pagina dei contrangoli.

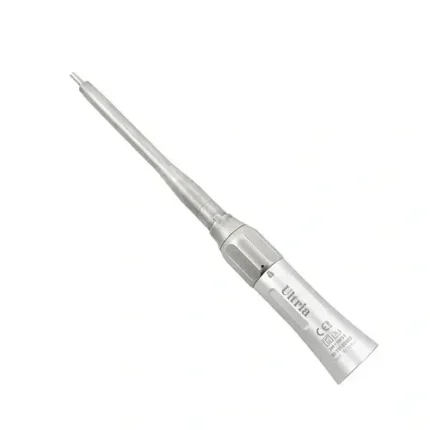

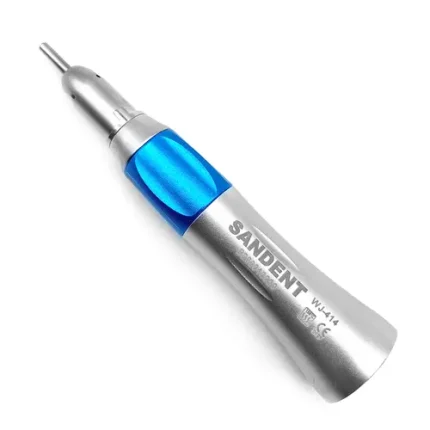

Manipolo diritto: quando serve

Il manipolo diritto lavora in asse con la mano e monta frese a gambo lungo. In studio serve in chirurgia — osteotomie, rimozione di osso, estrazioni complesse — dove l’angolazione del contrangolo darebbe fastidio. In laboratorio odontotecnico è lo strumento di tutti i giorni per rifinire e lucidare protesi e scheletrati.

Ablatori e manipoli a ultrasuoni

Sono una famiglia a parte: non fanno girare una fresa ma vibrano a ultrasuoni, e servono a rimuovere tartaro e concrezioni. Montano inserti dedicati, diversi per il sopragengivale e per il sottogengivale, e ogni marca di riunito ha il proprio attacco. Trovi inserti e accessori fra gli accessori per manipoli.

Compatibilità: l’attacco ISO tipo E

Contrangoli e manipoli diritti si innestano sul micromotore con attacco ISO tipo E, che è lo standard condiviso da quasi tutti i costruttori: un manipolo tipo E entra su micromotori KaVo, NSK, Sirona, Bien-Air e compatibili. Le turbine invece hanno l’attacco al cordone, che cambia da marca a marca — Borden a 2 o 3 fori, Midwest a 4 fori — e va verificato prima dell’acquisto.

Manutenzione

La regola vale per tutta la famiglia: prima si pulisce, poi si lubrifica, poi si sterilizza. L’olio messo su uno strumento sporco fissa i residui dentro i cuscinetti, che sono la parte che si consuma per prima. Un rumore metallico nuovo o un gioco della fresa in testa sono il segnale che serve una revisione.

Non vanno mai lavati in vasca a ultrasuoni: le vibrazioni danneggiano i cuscinetti e comunque non raggiungono i condotti interni.
